無線采集器應用的主要場景

XL65無線采集器，低功耗，配置RS485、模擬量、開關量輸入，開關量輸出?？蛇xLoRa、4G、NB、Wi-Fi等通訊方式，可用電池供電。

低成本，更簡單、便捷，解決工業現場信號采集，無線遠傳。

應 用：

• 采集機臺信號，空壓機、制冷機等機器設備的運行信號，無線傳輸。
• 設備生產或租用企業，用于采集設備運行信號，遠程監控設備運行狀況，為客戶提供更好服務。

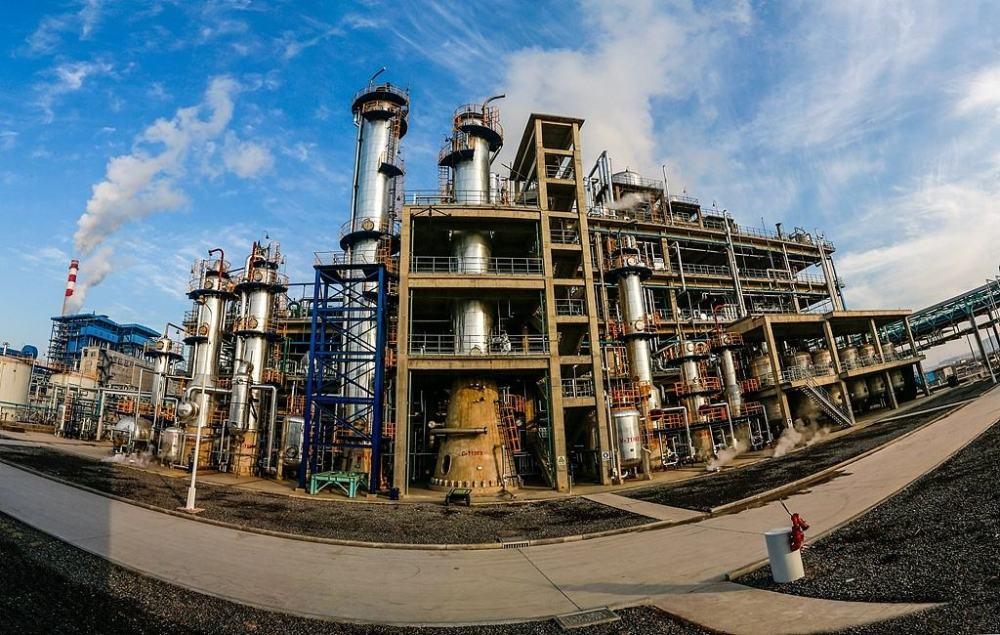

• 石油、石化、冶金等工廠，采集分散安裝的傳感器、變送器信號，無線傳輸。
• 特別是供電不便，安裝敷設電纜困難，且距離較遠的場景。

XL65無線采集器概述

按微功耗、電池供電設計，讀取1路RS485數據，采集1路模擬量、3路開關量，1路開關量輸出 。

可設計開發用戶定義通信協議。

• 選擇LoRa通信時，須選XL9X系列物聯網關作為無線接收端。
• 監控平臺，可下發控制指令到XL65，輸出開關量。
• 開關量輸出，可以和輸入聯動，即當輸入值超過或低于設定值時，輸出開關量。
• 設定運行休眠模式，DI可用于喚醒。
• 當采集參數超出限值，主動及時上傳數據。
• RS485接口通信參數，波特率、數據位等等可設。
• 通過手機，藍牙連接，配置、修改參數。
• 工作電壓：DC6-24V。

無線采集器應用1

• LoRa頻段可按不同國家、地區規定供貨。
• XL90或XL95物聯網關作為無線接收端，進行協議轉換，數據轉發。

應 用：

1. 機器設備，待機、運行、故障等信號采集；可從塔燈采集信號。

2. 分散安裝的傳感器、變送器信號采集，需要電池供電需求。

3. 獨立采集，或是信號采集點少的應用。

4. 控制箱內，多種信號類型，RS485、DI、AI等同時采集的應用。

無線采集器應用2

• 支持全網通4G、NB通信。
• NB信號不好的區域，建議選擇4G通信模式。

應 用：

1. 離散型機器設備，停機、待機、運行等信號采集，并可遠程關停設備。

2. 分散安裝的傳感器、變送器信號，如溫度、壓力、位移、轉速、計數、液位、流量、用電、氣體濃度等等，采集上傳至云平臺。

應用場景：

機械、空壓、制冷設備，遠程運行監管。

供水、供熱、排水等系統遠程監控。

金融、設備出租企業，對設備遠程運行進行監管。

無線采集器應用3

用于Wi-Fi覆蓋的區域。

應 用：

1. 工廠設備運行信號采集，傳感器、變送器信號采集、聯網，報警信號采集、聯網，等等。

2. 醫院、研究院等場所，傳感器、變送器信號采集、聯網，報警信號采集、聯網，重要場所、設施門、窗開、關信號采集、聯網。

XIoT 工廠數字化系統
